Setartikel: 16mm C-Mount Objektiv + Raspberry Pi HQ Camera Modul

Das Kameramodul

Die Raspberry Pi High Quality Camera ist das neueste Kamerazubehör von Raspberry Pi. Sie bietet eine höhere Auflösung (12 Megapixel, im Vergleich zu 8 Megapixeln) und Empfindlichkeit (ca. 50 % mehr Fläche pro Pixel für eine verbesserte Leistung bei schlechten Lichtverhältnissen) als das bestehende Kameramodul v2 und ist für den Einsatz mit Wechselobjektiven in C- und CS-Mount-Formaten ausgelegt. Andere Objektiv-Formfaktoren können mit Objektivadaptern von Drittanbietern angepasst werden.

Die High Quality Camera bietet eine Alternative zum Kameramodul v2 für Industrie- und Verbraucheranwendungen, einschließlich Sicherheitskameras, die ein Höchstmaß an visueller Wiedergabetreue und/oder Integration mit Spezialoptiken erfordern. Er ist mit allen Modellen des Raspberry Pi-Computers ab Raspberry Pi 1 Modell B kompatibel, wobei die neueste Software-Version von www.raspberrypi.org verwendet wird (ausgenommen frühe Raspberry Pi Zero-Modelle, die nicht über den erforderlichen FPC-Anschluss verfügen. Spätere Raspberry Pi Zero-Modelle erfordern einen Adapter FPC, der separat erhältlich ist.).

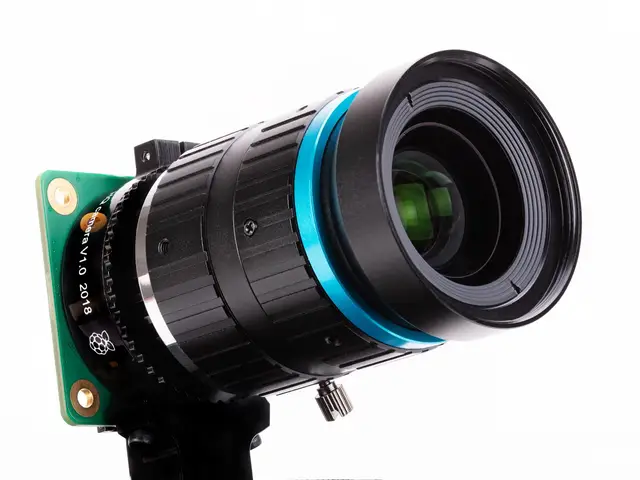

Das Modul besteht aus einer Leiterplatte mit einem Sony IMX477-Sensor, einem FPC-Kabel für den Anschluss an einen Raspberry Pi-Computer, einer gefrästen Aluminium-Linsenfassung mit integrierter Stativhalterung und Fokuseinstellring sowie einem C- auf CS-Mount-Adapter.

Das Objektiv

Das 16mm C-Mount Objektiv liefert eine höhere Bildqualität als das 6mm-Objektiv. Es hat einen engen Öffnungswinkel, der für die Betrachtung entfernter Objekte besser geeignet ist.

Eine Schritt-für-Schritt-Anleitung für die Montage der Objektivs finden Sie hier: "Guide C-Mount" (EN).

Spezifikation

Objektivmontage

Die High Quality Camera ist für die Aufnahme von CS-Mount-Objektiven ausgelegt. Ein optionaler Adapter zur Verlängerung des Auflagemaßes um 5 mm wird mitgeliefert, so dass die Kamera auch mit C-Mount-Objektiven kompatibel ist.

Bitte achten Sie darauf, dass die Staubkappe aufgesetzt wird, wenn kein Objektiv montiert ist, da der Sensor staubempfindlich ist. Zur Montage eines Objektivs schrauben Sie die Staubkappe ab und schrauben das Objektiv in die Gewinde. Entfernen Sie den C-CS-Adapter, wenn ein CS-Mount-Objektiv montiert werden soll; er ist nur dann erforderlich, wenn ein C-Mount-Objektiv verwendet wird.

Das CGL 6 mm CS-Mount-Objektiv und 16 mm C-Mount-Objektiv sind Beispiele für Produkte von Drittanbietern, die mit der High Quality Camera kompatibel sind. Lesen Sie die Schritt-für-Schritt-Anleitung für die Montage der Objektive CS-Mount und C-Mount.

Sicherheitshinweise

• Bevor Sie das Gerät anschließen, fahren Sie Ihren Raspberry Pi-Computer herunter und trennen Sie ihn von der externen Stromversorgung.
• Wenn sich das Kabel löst, ziehen Sie den Verriegelungsmechanismus am Steckverbinder nach vorne, führen Sie das Flachbandkabel so ein, dass die Metallkontakte zur Leiterplatte zeigen, und drücken Sie dann den Verriegelungsmechanismus wieder an seinen ursprünglichen Platz.
• Dieses Gerät sollte in einer trockenen Umgebung bei 0-50°C betrieben werden.
• Setzen Sie das Gerät während des Betriebs weder Wasser oder Feuchtigkeit aus, noch platzieren Sie es auf einer leitfähigen Oberfläche.
• Setzen Sie das Gerät nicht übermäßiger Hitze aus irgendeiner Quelle aus.
• Das Flachbandkabel darf nicht geknickt oder gespannt werden.
• Vorsicht ist beim Einschrauben von Teilen oder bei der Montage eines Stativs geboten. Ein falsches Gewinde kann irreparable Schäden verursachen und zum Erlöschen der Garantie führen.
• Bei der Handhabung ist Vorsicht geboten, um mechanische oder elektrische Schäden an der Leiterplatte und den Steckverbindern zu vermeiden.
• Vermeiden Sie die Handhabung der Leiterplatte, während sie mit der Stromversorgung verbunden ist, und fassen Sie sie nur an den Rändern an, um das Risiko einer Beschädigung durch elektrostatische Entladungen zu minimieren.
• An einem kühlen, trockenen Ort aufbewahren.
• Vermeiden Sie schnelle Temperaturschwankungen, die zu Feuchtigkeitsansammlungen im Gerät führen und die Bildqualität beeinträchtigen können.
